Бульдозер Komatsu D65EX/PX/WX-16

Характеристики

Размеры

Оборудование

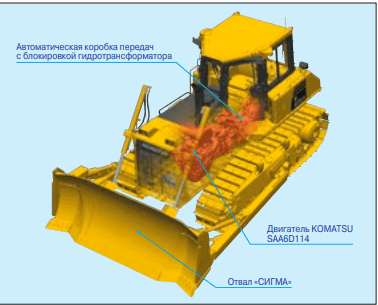

Innovative SIGMADOZER позволяет уменьшить сопротивление резанию грунта и плавно перемещать материал при увеличенной нагрузке на отвал. Вместимость отвала 5,6 м3 (для модели ЕХ) 5,9 м3 (для модели WX).

Автоматическая коробка передач с блокировкой гидротрансформатора оптимизирует расход топлива.
Отвал «СИГМА» – Отвал нового поколения

Разработанный на основе новаторского подхода к выемке грунта, отвал «СИГМА» способствует существенному повышению показателей бульдозерных работ и производительности труда. Новое конструкторское решение, предусматривающее резание и перемещение грунта центральной частью отвала, позволило повысить вместимость отвала и одновременно уменьшить потери грунта в боковые валики. Это также привело к снижению сопротивления при резании, обеспечивая более.

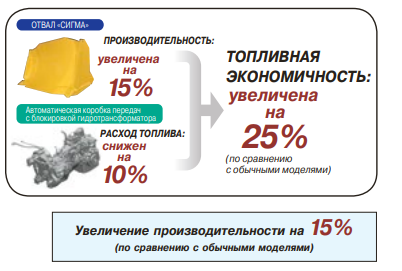

Высокая топливная экономичность

Автоматическая коробка передач с блокировкой гидротрансформатора Значительное сокращение расхода топлива и высокая эффективность силовой передачи достигаются за счет применения новой автоматической коробки передач с блокируемым гидротрансформатором. Автоматическая коробка передач выбирает оптимальный скоростной диапазон в зависимости от рабочих условий и нагрузки машины. Это означает, что эксплуатация машины всегда выполняется с максимальной эффективностью.

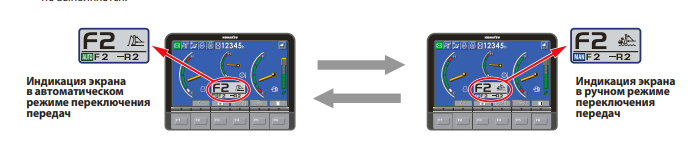

Выбор автоматического/ручного режима переключения передач

Выбор автоматического или ручного режима переключения передач в зависимости от вида выполняемых работ легко осуществляется нажатием переключателя на многофункциональном блоке системы контроля (в нейтральном положении).

• Режим автоматического переключения передач Используется для обычных бульдозерных работ. При увеличении нагрузки автоматически включается низшая передача, при отсутствии нагрузки коробка передач автоматически переключается на высшую передачу для обеспечения максимальной скорости передвижения. Такой режим, предусматривающий включение механизма блокировки гидротрансформатора в зависимости от нагрузки, позволяет уменьшить расход топлива и повысить производительность с отношением один к одному.
• Режим ручного переключения передач Этот режим используется для бульдозерных работ и рыхления твердых пород. При нагрузке коробка передач автоматически переключается на низшую передачу, но при снятии нагрузки переключение на высшую передачу не выполняется.

Выбираемый режим работы

Режим работы Р (режим повышенной мощности) предназначен для выполнения работ, требующих больших затрат энергии, а также для обеспечения максимальной производительности, а режим Е (экономичный режим) используется для обычных бульдозерных работ в нормальном скоростном диапазоне и при небольших энергозатратах, обеспечивая экономию энергии. В зависимости от выполняемых работ, а также с целью снижения выбросов CO2 и экономии энергии переключение режима работы можно легко осуществить на контрольной панели.

• Режим P (режим повышенной мощности) В режиме Р двигатель работает на полную мощность, позволяя выполнять работы, требующие высокой производительности, тяжелые работы и работы на склоне.
• Режим E (экономичный режим) В режиме Е двигатель обеспечивает мощность на выходе, необходимую только для выполнения работ. Этот режим является энергосберегающим и подходит для работ на грунте, который может привести к проскальзыванию башмаков, для работ, не требующих больших энергозатрат, таких как бульдозерные работы при движении вниз по склону, планировочные работы и легкие виды работ.

Экологичность

Экономичный двигатель с электронным управлением

Двигатель Komatsu SAA6D114E развивает мощность 155 кВт (207 л. с.) при частоте вращения 1950 об/мин. Экономичный мощный двигатель Komatsu делает бульдозер D65 первоклассной машиной для рыхления грунта и выполнения бульдозерных работ. Двигатель отвечает требованиям американского стандарта EPA Tier 3 и европейского EU Stage 3A, регламентирующих токсичность отработавших газов. Двигатель оснащен турбонагнетателем, системой прямого впрыска топлива и системой охлаждения надувочного воздуха, что обеспечивает максимальную мощность, топливную экономичность и соответствие нормативам выбросов в окружающую среду. Для снижения уровня шума и вибрации двигатель установлен на главную раму с использованием резиновых подушек.

Вентилятор радиатора с гидроприводом

Частота вращения вентилятора радиатора регулируется электронной системой управления. Частота вращения зависит от температуры охлаждающей жидкости двигателя и масла гидросистемы: чем выше температура, тем выше частота вращения. Такая система позволяет повысить топливную экономичность, снизить уровень шума во время работы машины и потребляет меньше энергии по сравнению с вентилятором с ременным приводом.

Система управления

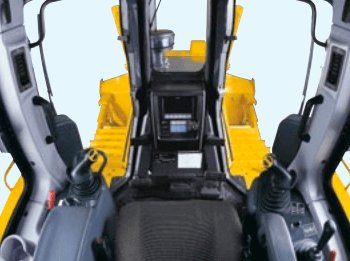

Интерфейс «человек – машина» PCCS (система управления при помощи джойстика)

Разработанная компанией Komatsu эргономическая система управления PCCS обеспечивает создание рабочей обстановки, полностью контролируемой оператором.

Джойстик управления отвалом/рыхлителем с гидроприводом

Джойстик управления дает возможность оператору точно управлять передвижением машины, находясь в удобном положении и не прилагая чрезмерных усилий. Переключение передач осуществляется простым нажатием кнопок.

Задаваемая схема переключения передач

При выборе схемы автоматического переключения передач , , , или переключение передач происходит автоматически при перемещении джойстика управления передвижения машиной в положение переднего или заднего хода, что позволяет сократить время при выполнении повторяющихся операций с возвратом в исходную точку и облегчить работу оператора. Для выполнения планировочных работ на высокой скорости дополнительно предусмотрена схема переключения передач.

Джойстик электронной системы управления передвижением машины

Джойстик с гидроприводом предназначен для управления работой отвала/рыхлителя. В сочетании с высоконадежной гидросистемой он позволяет добиться высокой точности управления.

Коробка передач с клапаном ECMV (модулирующим клапаном с электронным управлением)

В зависимости от условий передвижения контроллер автоматически регулирует включение каждой муфты, обеспечивая ее плавное безударное включение, а также увеличение срока службы узлов и создание комфортных условий для работы оператора.

Гидростатическая система рулевого управления – плавный, быстрый поворот

При повороте мощность двигателя передается на обе гусеницы без прерывания потока мощности на внутренней гусенице, что обеспечивает плавный быстрый поворот машины. При минимальном радиусе поворота предусмотрена возможность противовращения, что повышает маневренность.

Рабочее место Оператора

Новая кабина со встроенной конструкцией ROPS

Новая кабина оборудована встроенной конструкцией ROPS, разработанной на основе компьютерного моделирования. Высокая прочность и герметичность кабины значительно снижают воздействие шума и вибрации на оператора, а также препятствуют проникновению пыли в кабину. Удобство управления в комфортабельных условиях. Кроме того, отсутствие наружной конструкции ROPS и стоек позволило улучшить боковую обзорность. Это позволило добиться превосходной обзорности.

Большой многоязычный цветной ЖК монитор

Большой, удобный в использовании цветной монитор обеспечивает безопасность, точность и плавность рабочих операций. Изображение высокой четкости, которое видно под различным углом и при разных условиях освещения, достигается за счет применения жидкокристаллического монитора на тонкопленочных транзисторах. Простые и удобные в применении переключатели. Дополнительные многофункциональные переключатели упрощают выполнение многоцелевых операций. Информация на дисплее отображается на 10 языках, что делает его универсальным для всех стран мира.

Комфортные условия при передвижении за счет использования демпфирующих элементов креплений кабины

На деталях крепления кабины бульдозера D65 используется демпфер, обеспечивающий отличное поглощение ударных нагрузок и вибрации. При передвижении по неровной местности благодаря значительной длине хода демпфирующие элементы поглощают ударную нагрузку и вибрацию, что невозможно при использовании системы обычных резиновых креплений. Пружина демпфера изолирует кабину от корпуса машины, поглощая вибрацию и создавая комфортные условия для работы оператора.

Отвал с изменяемым углом поворота и наклона (по дополнительному заказу)

Отвал с изменяемым углом поворота и наклона с высокопрочной рамой коробчатого сечения устанавливается по дополнительному заказу. Этот отвал используется на моделях EX, WX и PX. Функция гидравлического поворота и наклона отвала расширяет возможности практического использования машины и повышает ее производительность при выполнении самых разнообразных работ. Ручная регулировка угла наклона отвала также расширяет эксплуатационные возможности и повышает эффективность работ.

Техническое Обслуживание D65EX-16

Профилактическое техническое обслуживание – лучший способ обеспечить долговечность оборудования. Поэтому конструкция бульдозера D65, разработанная компанией Komatsu, предусматривает удобное расположение точек обслуживания, обеспечивающее возможность легкого и быстрого выполнения проверок и техобслуживания.

Многофункциональный монитор с функцией диагностики неисправности, позволяющий предотвратить критические отказы

Центральную часть многофункционального дисплея и блока системы контроля занимают различные контрольноизмерительные приборы и средства предупреждения. Блок системы контроля облегчает выполнение предпусковой проверки и своевременно предупреждает оператора о неисправностях при помощи лампы и зуммера. Кроме того, на дисплей в 4 уровнях выводится код действия при неисправностях, позволяющий обеспечить безопасность и предотвратить возникновение серьезных проблем. На экране также отображается периодичность замены масла и фильтров.

Удобство очистки радиатора с помощью вентилятора с гидроприводом

Очистку радиатора можно выполнить, используя реверсивный вентилятор радиатора с гидроприводом. Направление вращения вентилятора можно изменить с помощью переключателя, не выходя из кабины.

Штуцеры измерения давления масла

Штуцеры измерения давления масла в узлах силовой передачи сосредоточены в одном месте, что ускоряет и упрощает диагностику неисправностей.

Боковые дверцы моторного отсека по типу «крыло чайки»

Боковые дверцы моторного отсека, откидывающиеся вверх, оснащены газонаполненным упором, открываются на еще больший угол, что облегчает техническое обслуживание двигателя и замену фильтров.

Низкая стоимость технического обслуживания

Ходовая часть с параллельными звеньями (PLUS) (по дополнительному заказу)

Инновационная система ходовой части с параллельными звеньями, разработанная компанией Komatsu, оборудована вращающимися втулками, обладающими высокой износоустойчивостью при любых условиях эксплуатации. Свободное вращение втулок фактически снижает их износ, что позволяет увеличить вдвое срок службы ходовой части по сравнению с обычной ходовой частью. Кроме того, предельно допустимый износ звена и поддерживающего катка также увеличивается, что соответствует увеличенному сроку службы втулки

Опора направляющего колеса с автоматической регулировкой

Опора направляющего колеса с автоматической регулировкой обеспечивает приложение постоянного усилия пружины к направляющей направляющего колеса, что исключает люфт направляющего колеса. Это в свою очередь позволяет снизить шум и вибрацию, а также продлить срок службы пластины износа.

Надежная простая конструкция основной рамы

Простая конструкция основной рамы повышает ее прочность и уменьшает концентрацию напряжений в критических точках. Рама гусеничной тележки имеет большую площадь сечения, на ней установлен поворотный шкворень, что позволило повысить надежность машины.

Герметичные разъемы типа DT

Разъемы электропроводки и контроллеров снабжены герметичными соединителями, обеспечивающими высокую надежность соединений и защиту от проникновения влаги и пыли.

Плоские О-образные уплотнительные кольца

Плоские уплотнительные кольца предназначены для обеспечения герметичности всех шланговых соединений гидросистемы и предотвращения утечек.

Защита трубопроводов гидросистемы

Трубопровод цилиндра перекоса отвала находится внутри толкающего бруса, что обеспечивает его защиту от повреждений.

Модульная конструкция силовой передачи

Компоненты силовой передачи расположены в герметичных модулях, что позволяет снимать и устанавливать их, не допуская утечек масла и создавая условия для проведения работ по техобслуживанию быстро, беспрепятственно и в чистоте.

Нерегулируемые дисковые тормоза

Дисковые тормоза мокрого типа не требуют регулировки и имеют продолжительный срок службы.
